PMDT功率器件動態參數測試系統

8359

PMDT耗油率元器靜態主要參數設置檢驗圖片軟件就是款特用于MOSFET、IGBT、SiC MOS等元器的靜態主要參數設置檢驗圖片，可人身平安便捷化的檢驗圖片耗油率元器的電源開關怎么延時和不足，鑒定元器的人身平安運轉區，對元器和動力電源電路的燒壞維護性能特點完成查驗，自動測量耗油率零件的雜散電感。機體統通常由雙激光脈沖無線信號進行器，滿簽別率示波器，直流高壓變壓器電流大小傳感器，直流高壓變壓器電源線、母線濾波電容、低雜感母排、自己化測試儀pc軟件、生活配套測試儀工裝設計構成的。機體統配用三種測試儀驅使板，可遍及打開基本參數測試儀、柵極正電荷測試儀、漏電測試儀、雪崩測試儀等，單筆測試儀必須搞定打開優點及反相治愈優點測試儀；可即時上傳測試儀可是及波形參數直線，自己轉成測試儀統計。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

測試夾具

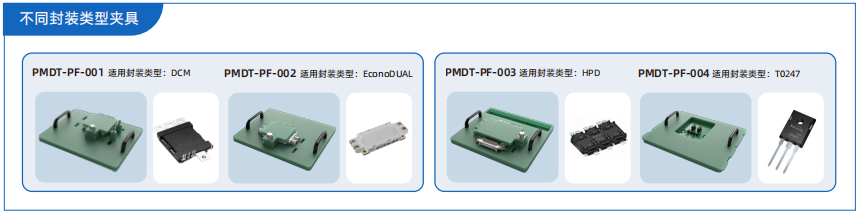

真對目前市上面上其他裝封內型的電機功率半導體器件，如IGBT、SiC、MOS等車輛，普賽斯帶來一套測試卡具處理好工作方案，能用的于T0單管，半橋模組等車輛的測試

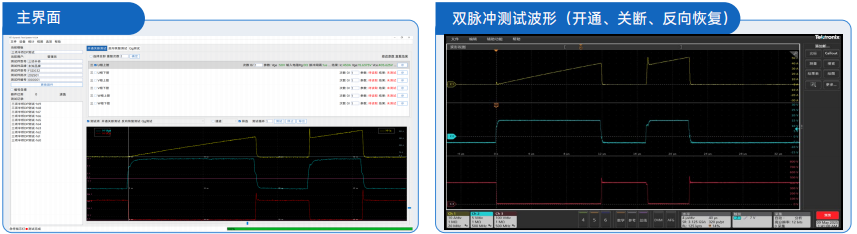

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(2個): 帶寬的配置 100M，測量范圍 30AIc(7個): 上行寬帶 30M，分度值 300A Icsc(5個): 下行帶寬 30M，滿量程 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(3個)：傳輸速率 100M，分度值 30AIc(15個)：上行速率 30M，測量范圍 1200A Icsc(個)：服務器帶寬 30M，量限 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(15個): 服務器帶寬 100M，滿量程 30AIc(5個): 資源帶寬 30M，量限 3000A Icsc(8個): 下行帶寬 30M，示值 12kA
